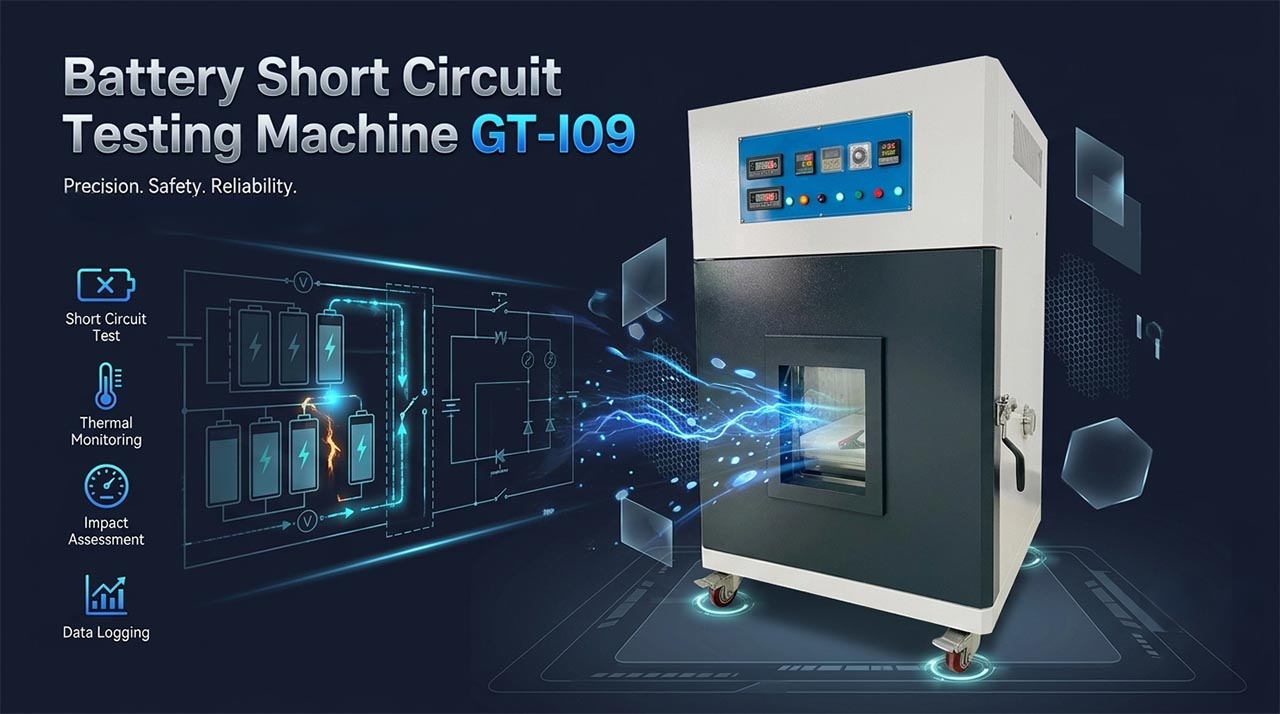

تم تصميم جهاز اختبار قصر الدائرة للبطارية وفقًا لمتطلبات معايير اختبار قصر الدائرة المختلفة للبطارية.
وفقًا للمعيار، يجب أن يفي جهاز قصر الدائرة بنطاق المقاومة الداخلية 80 ملي أوم ± 20 أو ≤ 10 ملي أوم للحصول على أقصى تيار قصر دائرة مطلوب للاختبار.
يُستخدم جهاز اختبار قصر الدائرة الكهربائية للبطارية هذا لمحاكاة قصر الدائرة الخارجية للبطارية أو عينة حزمة البطارية/حزمة البطارية، والحكم على سلامتها من خلال هذه الظاهرة.
رقم الصنف :
GT-I09الطلب (الحد الأدنى للكمية) :
1
يستخدم جهاز اختبار قصر الدائرة نظام تحكم PID لمحاكاة قصر الدائرة الخارجية للبطاريات، وهو متوافق مع معايير UL1642 وUN38.3 وIEC62133 وGB/T18287 وGB/T 31241-2014 وغيرها. ويستخدم الجهاز موصلات كهربائية كعناصر تحويل ومرحلات حرارية كأجهزة حماية؛ حيث يتم إحداث قصر في دائرة البطارية المختبرة عند إغلاق قاطع الدائرة، مما يؤدي إلى مرور تيار قصر قوي عبر الدائرة بأكملها.
تتم معالجة إشارات درجة حرارة سطح البطارية والجهد والتيار التي تم اكتشافها بواسطة عناصر هول من خلال معالجة البيانات، ويقوم البرنامج بتسجيل تغيرات جهد البطارية والتيار ودرجة حرارة السطح بشكل مستمر.
يجب أن يضمن جهاز اختبار قصر الدائرة للبطارية أن تكون المقاومة الكلية للدائرة بأكملها (بما في ذلك قواطع الدائرة والأسلاك والموصلات) (80±20) ملي أوم، وأن كل دائرة يمكنها تحمل ذروة تيار قصر الدائرة 500 أمبير.
وضع إيقاف الدائرة القصيرة الاختياري: مدة الدائرة القصيرة.
متطلبات السلامة GB31241-2022 لبطاريات الليثيوم أيون وحزم البطاريات للأجهزة الإلكترونية المحمولة
• GB/T36276-2018 بطاريات الليثيوم أيون لتخزين الطاقة الكهربائية
بطاريات تخزين الليثيوم أيون للدراجات الكهربائية (GB/T36972-2018)
· IEC62133-2012
UL1642
· UN38.3
قصر الدائرة الخارجية ذو درجة الحرارة العالية
اشحن البطارية بالكامل وفقًا لطريقة الاختبار المحددة، ثم وصّل قطبيها الموجب والسالب بسلك، وتأكد من أن المقاومة الخارجية الكلية تساوي (80±20) ملي أوم. ضع البطارية في بيئة درجة حرارتها 57±4 درجة مئوية، واتركها لمدة 30 دقيقة إضافية بعد وصول درجة حرارتها إلى 57±4 درجة مئوية. يمكن مراقبة درجة حرارة سطح البطارية أثناء الاختبار. يُنهى الاختبار عند تحقق أحد الشرطين التاليين: أن تصل مدة قصر الدائرة إلى 24 ساعة.
معيار القبول: يجب ألا تشتعل البطارية أو تنفجر
نموذج | GT-I09 | |
أقصى جهد اختبار | 500 فولت | |
زمن استجابة التيار المستمر | ≤5 ميكروثانية | |
أقصى تيار قصر الدائرة | 0-1000 أمبير | |
المقاومة الداخلية للجهاز | 80±20 ملي أوم | |
وضع التحكم | التحكم التناسبي التكاملي التفاضلي (PID) | |
رف تخزين | سعة التحميل ≥ 30 كجم؛ رف تخزين واحد، مصنوع من الفولاذ المقاوم للصدأ SUS201 | |
مادة الحجرة الداخلية | فولاذ مقاوم للصدأ SUS201، بسماكة 1.2 مم | |
مادة الحجرة الخارجية | تتميز الصفيحة الفولاذية المدرفلة على البارد بسمك 1.5 مم بأنها معززة ومطلية بطلاء مسحوقي مخبوز. | |
العمر التشغيلي الميكانيكي | 300,000 دورة | |
نظام الختم | هلام السيليكا المقاوم للتآكل | |
التحكم في درجة الحرارة | نطاق درجة الحرارة: درجة حرارة الغرفة + 10 درجة مئوية ~ 100 درجة مئوية معدل ارتفاع درجة الحرارة: 3 درجات مئوية/دقيقة تذبذب درجة الحرارة: 0.5 درجة مئوية تجانس درجة الحرارة: ±2 درجة مئوية | |
شرط إيقاف الاختبار | مدة قصر الدائرة | |
درجة حرارة سطح البطارية | يراقب تغيرات درجة حرارة سطح البطارية أثناء الاختبار | |
تصميم لوحة التحكم الآمن | لوحة التحكم مدمجة لضمان عدم إمكانية الضغط على شاشة اللمس والأزرار عن طريق الخطأ أو الاصطدام بها بواسطة أجسام خارجية أو جسم المستخدم، مما يجعلها أكثر أمانًا | |
نافذة عرض من الزجاج المقوى | نافذة عرض زجاجية مقسّاة مزدوجة الطبقات بأبعاد 300×300 مم مزودة بشبكة مقاومة للانفجار من الفولاذ المقاوم للصدأ مثبتة على باب غرفة الاختبار، مما يسمح برؤية واضحة لظروف الاختبار داخل الغرفة | |
تصميم الجزء السفلي | أربع عجلات متعددة الاستخدامات لتسهيل نقل المعدات والتعامل معها وتحديد موضعها وتثبيتها | |
تصميم إضاءة مقاوم للانفجار | مصباح LED عالي السطوع ومقاوم للانفجار مثبت داخل الباب، يضيء مساحة الاختبار بأكملها | |
قناة الاستحواذ الحالية | قناة واحدة | |
نطاق الاستحواذ الحالي | 0-500 أمبير تيار مستمر | |
دقة الاستحواذ الحالية | ±0.5%FS | |
معدل الاستحواذ | مرة واحدة/مرات | |
قناة اكتساب الجهد | قناة واحدة | |
نطاق قياس الجهد | 0-10 فولت | |
دقة قياس الجهد | ±0.2%FS | |
معدل اكتساب الجهد | مرة واحدة/مرات | |
قناة قياس درجة الحرارة | قناة واحدة | |
نطاق قياس درجة الحرارة | -20 إلى 600 درجة مئوية | |
دقة قياس درجة الحرارة | ±1 درجة مئوية | |
معدل اكتساب درجة الحرارة | مرة واحدة/مرات | |
عنصر هول لاكتساب إشارة التيار | يُستخدم عنصر هول لجمع التيار الناتج عن نظام الدائرة القصيرة أثناء حدوث قصر الدائرة، مما يتجنب مقاومة التلامس ويضمن نقل البيانات بشكل مستقر ودقيق. | |
