ما هو جهاز اختبار الصدمات الحرارية؟ ولماذا هو مهم؟

هل تبحث عن معدات اختبار موثوقة لتقييم أداء المواد والمنتجات في ظل تقلبات درجات الحرارة الشديدة؟ جهاز اختبار الصدمات الحرارية هو جهاز اختبار بيئي متخصص يحاكي التناوب السريع بين درجات الحرارة المرتفعة والمنخفضة للتحقق من موثوقية المنتج. تقدم هذه المقالة معلومات واضحة وشاملة حول تعريف غرفة اختبار الصدمات الحرارية، ومواصفاتها الرئيسية، ومعايير الامتثال، وتطبيقاتها. قد ترغب في اعتبارها حلاً مناسباً لاختباراتك.

ما هو جهاز اختبار الصدمات الحرارية؟

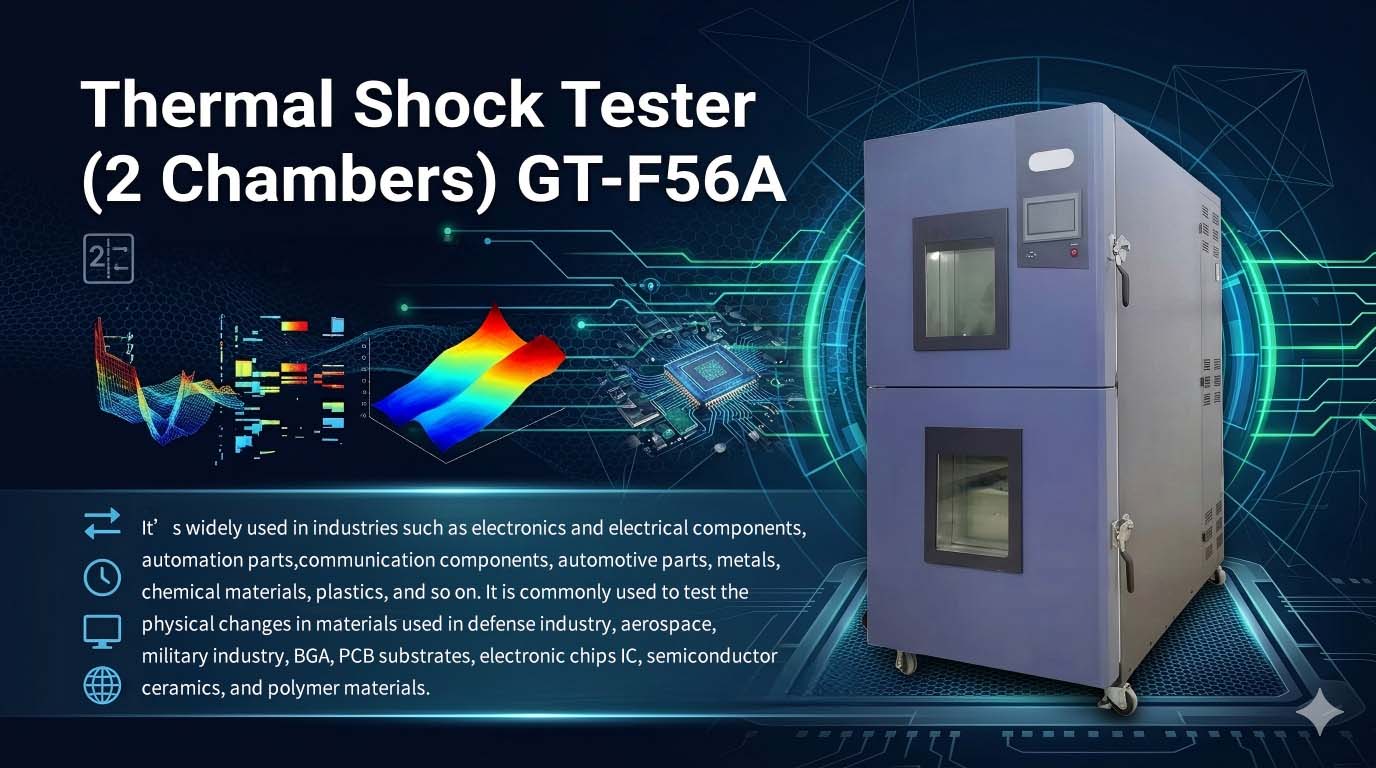

جهاز اختبار الصدمات الحرارية (غرفتان) GT-F56A هو أداة اختبار بيئية احترافية تُستخدم لمحاكاة التغيرات المفاجئة والشديدة في درجات الحرارة. يتكون من غرفة ذات درجة حرارة عالية وغرفة ذات درجة حرارة منخفضة، ويمكنه نقل عينات الاختبار بسرعة بين الغرفتين لإحداث تأثيرات تمدد وانكماش حراري حادة. صُمم هذا الجهاز خصيصًا للكشف عن التغيرات الفيزيائية، وتدهور الأداء، والتلف الهيكلي، أو الأعطال الوظيفية للمواد والمنتجات تحت تأثير الصدمات الحرارية الشديدة، وذلك لضمان استقرارها ومتانتها في ظروف الاستخدام الفعلية. يُستخدم على نطاق واسع في اختبارات الموثوقية وفحص جودة المكونات والمنتجات النهائية في العديد من الصناعات.



المواصفات الرئيسية لجهاز اختبار الصدمات الحرارية

تتميز غرفة الصدمات الحرارية ذات الحجرتين GT-F56A بمعايير أداء مستقرة ودقيقة، والتي يمكنها تلبية متطلبات اختبارات الصدمات الحرارية التقليدية والمهنية المختلفة.

الأبعاد الخارجية (العرض × الارتفاع × العمق): 1300 × 2050 × 1500 مم

أبعاد السلة (العرض × الارتفاع × العمق): 600 × 500 × 500 مم

درجة حرارة الحجرة ذات درجة الحرارة العالية: درجة حرارة الغرفة + 10~180 درجة مئوية

زمن ارتفاع درجة حرارة الحجرة ذات درجة الحرارة العالية: من درجة حرارة الغرفة إلى حوالي 180 درجة مئوية ≤ 45 دقيقة

درجة حرارة حجرة التبريد: -60 إلى 45 درجة مئوية

زمن ارتفاع درجة حرارة الحجرة ذات درجة الحرارة المنخفضة: درجة حرارة الغرفة ~125 درجة مئوية ≤ 45 دقيقة؛ درجة حرارة الغرفة ~-60 درجة مئوية ≤ 70 دقيقة

تجانس درجة الحرارة: ±2.0 درجة مئوية

تذبذب درجة الحرارة: ±0.5 درجة مئوية

تضمن هذه المعايير أن الجهاز يمكنه توفير تحكم دقيق وموحد ومستقر في درجة الحرارة أثناء الاختبار، مما يقلل من أخطاء الاختبار ويضمن صحة نتائج الاختبار وقابليتها للتكرار.

معايير الامتثال لجهاز اختبار الصدمات الحرارية

جهاز اختبار الصدمات الحرارية GT-F56A الذي يمكنه تلبية متطلبات الاعتماد والتفتيش لمختلف الصناعات.

GJB150.3-86

GJB150.4-86

GJB150.5-86

GB-2423.1-2008(IEC68-2-1)A: طريقة اختبار درجات الحرارة المنخفضة

GB-2423.2-2008(IEC68-2-2)B: طريقة اختبار درجات الحرارة العالية

GJB360.8-2009 (MIL-STD.202F): اختبار العمر في درجات الحرارة العالية

إن الامتثال لهذه المعايير يعني أن بيانات اختبار المعدات موثوقة وعالمية، ويمكن استخدامها لتأهيل المنتج، وفحص المصنع، والتحقق من البحث والتطوير.

هيكل غرفة الصدمة الحرارية

حجرة معزولة

مادة الجدار الخارجي: صفيحة فولاذية كربونية عالية الجودة، معالجة سطحها بطلاء رش ملون إلكتروستاتيكي. مادة الجدار الداخلي: صفيحة فولاذية مقاومة للصدأ غير لامعة من نوع SUS304#. مادة العزل: طبقة عازلة من رغوة البولي يوريثان الصلبة بسمك 100 مم + ألياف زجاجية.

وضع درجة الحرارة العالية والمنخفضة

يُمكن لجهاز الصدمة الحرارية تحقيق تأثير درجة حرارة ثابتة عند درجات الحرارة المرتفعة والمنخفضة على حد سواء. كما يُمكن استخدام حجرة درجات الحرارة المرتفعة لتحقيق تأثير درجة حرارة عالية ثابتة. ويمكن التحكم في كلتا الحجرتين بشكل مستقل.

أبواب الغرفة

باب واحد، وبابان يفتحان من اليسار مزودان بمقابض مقاومة للانفجار. بالإضافة إلى ذلك، تم تركيب أسلاك تسخين عند إطار الباب لمنع التكثف في درجات الحرارة المنخفضة.

نافذة المراقبة

نافذة مراقبة تقع على الباب الرئيسي لغرفة اختبار التدوير الحراري، ومجهزة بطبقة تسخين كهربائية توفر تأثيرات مقاومة للرطوبة وعزل حراري.

فتحة اختراق السلك

يوجد ثقب لاختراق الأسلاك بقطر 50 مم على الجانب الأيسر من جهاز الصدمة الحرارية، وهو مزود بسدادات وأغطية عازلة مطاطية.

رف العينات

حامل عينات من الفولاذ المقاوم للصدأ يتم توجيهه بواسطة قضبان انزلاقية متحركة يمينًا ويسارًا.

جهاز متحرك

غرفة اختبار الصدمات الحرارية مزودة بأربع عجلات متحركة عالمية، مما يسمح للمعدات بالتحرك دون زوايا ميتة.

جهاز تصريف المياه

تُوضع صينية تجميع المياه عند الحافة السفلية للباب الرئيسي، وتُفتح فتحة لتصريف مياه التكثيف في منتصف الجزء السفلي من حجرة اختبار التدوير الحراري. تُصرّف مياه التكثيف عبر أنبوب توصيل من مخرج التصريف الموجود في الجزء الخلفي من الجهاز.

طريقة تحريك السلة المعلقة

يتم تحريك السلة المعلقة لأعلى ولأسفل على طول قضبان التوجيه بواسطة محرك أو وسائل تعمل بالهواء المضغوط.

تطبيق معدات اختبار الصدمة الحرارية

جهاز اختبار الصدمات الحرارية ذو الحجرتين هو جهاز اختبار شائع الاستخدام في العديد من الصناعات، مثل الإلكترونيات، والمكونات الكهربائية، والأتمتة، والاتصالات، والسيارات، والمعادن، والمواد الكيميائية، والبلاستيك. ويتمثل الغرض الأساسي منه في تقييم التغيرات الفيزيائية وأداء المواد في ظل ظروف درجات الحرارة القصوى.

يُعد اختبار الصدمات الحرارية بالغ الأهمية لأشباه الموصلات، والدوائر المتكاملة، وعلوم وتكنولوجيا الدفاع، وإلكترونيات السيارات، وأبحاث وتطوير المواد الجديدة. وهو مطلوب في العديد من معايير الموثوقية لأشباه الموصلات، ومكونات السيارات، والأنظمة العسكرية والفضائية، وتقنيات الفضاء.

يتمثل الغرض الأساسي من تطبيقها في تقييم التغيرات الفيزيائية واستقرار أداء المواد والمنتجات في ظل ظروف درجات الحرارة السريعة والقصوى، وذلك لتحسين تصميم المنتج، وتحسين جودة المنتج، وتقليل مخاطر الفشل في الاستخدام الفعلي.

العوامل الرئيسية المؤثرة على أداء اختبار الصدمة الحرارية

نظام التحكم في درجة الحرارة

يُعدّ نظام التسخين والتبريد جوهر جهاز اختبار الصدمات الحرارية. فثبات ارتفاع وانخفاض درجة الحرارة، وتجانسها، وسرعة التحويل بين حجرتي درجات الحرارة العالية والمنخفضة، كلها عوامل تحدد دقة نتائج الاختبار وقابليتها للتكرار. ويستطيع النظام عالي الأداء تحقيق تبديل سريع ومستقر في درجة الحرارة، مما يضمن تعرض العينات لإجهاد الصدمات الحرارية الحقيقي.

هيكل الحجرة وإحكام إغلاقها

تعتمد أجهزة اختبار الصدمات الحرارية ثنائية الحجرات على تصميم مناسب للحواجز وأداء إحكام جيد لتقليل التبادل الحراري بين الحجرات والحفاظ على درجات حرارة ثابتة. يؤدي ضعف الإحكام إلى انحراف درجة الحرارة، وإطالة مدة الاختبار، وتشويه بيانات الاختبار.

معايير عينة الاختبار

يؤثر حجم العينات ومادتها وسعتها الحرارية وموضعها على سرعة استجابة درجة الحرارة وتجانسها أثناء الاختبار. ويساعد التحميل والموضع المناسبان للعينات على ضمان تعرض كل جزء منها لصدمة حرارية متسقة.

أهمية جهاز اختبار الصدمات الحرارية

يدعم اختبار الصدمات الحرارية مختلف مراحل تطوير المنتج. ففي مرحلة التطوير الهندسي، يُستخدم للكشف عن عيوب تصميم المنتج وعملياته. أما في مراحل وضع اللمسات الأخيرة على المنتج أو تأهيل التصميم والإنتاج الكمي، فيوفر أساسًا لاتخاذ قرارات القبول. وعند استخدامه كفحص للإجهاد البيئي، يهدف إلى تجنب الأعطال المبكرة للمنتجات.

ضمان الموثوقية في مختلف الصناعات. في مجال الطيران، يجب أن تتحمل وصلات اللحام والطلاءات الواقية على إلكترونيات الطيران آلاف دورات الصدمات الحرارية.

محاكاة ظروف العالم الحقيقي. يمكن أن تحدث أحداث الصدمة الحرارية بشكل طبيعي في العديد من البيئات: نقل المعدات من عنبر شحن بارد في طائرة إلى سطح طيران دافئ؛ تشغيل مركبة أرضية في درجات حرارة تحت الصفر؛ تخزين الإلكترونيات في حاويات غير مدفأة وتشغيلها بسرعة؛ تعريض المعدات الخارجية لأشعة الشمس المباشرة بعد التبريد الليلي؛ والانتقال بين مستويات الارتفاع حيث تتغير درجة الحرارة المحيطة بسرعة.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لجهاز اختبار الصدمات الحرارية GT-F56A؟

يُستخدم لمحاكاة التناوب السريع بين درجات الحرارة القصوى العالية والمنخفضة، واختبار التغيرات الفيزيائية وموثوقية المواد والمنتجات تحت تأثير الصدمة الحرارية.

هل تتوافق غرفة اختبار دورات الحرارة GT-F56A مع معايير الاختبار الدولية والعسكرية؟

نعم، إنه يتوافق مع معايير GJB وGB وIEC وMIL-STD وغيرها من المعايير السائدة، ونتائج الاختبار موثوقة.

ما هي دقة التحكم في درجة الحرارة لغرفة الصدمة الحرارية GT-F56A؟

يبلغ تجانس درجة الحرارة ±2.0 درجة مئوية وتقلب درجة الحرارة ±0.5 درجة مئوية، مع دقة تحكم عالية.

الخاتمة

تساعدك هذه المقالة على فهم تعريف ومواصفات ومعايير ومجالات تطبيق جهاز اختبار الصدمات الحرارية ثنائي الحجرات بسرعة، مما يُمكّنك من اختيار الجهاز الأنسب لاختبار موثوقية البيئة. تُقدّم شركة GESTER حجرة اختبار الصدمات الحرارية GT-F56A عالية الجودة والمستقرة، بالإضافة إلى حلول اختبار مُخصصة لتلبية احتياجات الاختبار في مختلف الصناعات. إذا كنت بحاجة إلى منتجاتنا وخدماتنا، فلا تتردد في الاتصال بنا.
