في اختبارات الموثوقية البيئية، غالبًا ما لا يكون فشل الاختبار ناتجًا عن مشكلة في التشغيل، بل عن اختيار غير مناسب لغرفة الاختبار. تختلف متطلبات مشاريع الاختبار المختلفة فيما يتعلق بنمط تغيير درجة الحرارة، وشدة الإجهاد الحراري، ومعايير الاختبار، وتقييم البيانات اللاحق. إذا استُخدمت الغرفة نفسها في جميع ظروف الاختبار، فإنها عُرضة لنتائج اختبار مُضللة أو تقييم غير مستقر لموثوقية المنتج. لذلك، لا توجد "غرفة اختبار درجة حرارة عالمية" عملية لجميع اختبارات التدوير الحراري. فقط من خلال مُطابقة الغرفة مع أغراض الاختبار وظروف التشغيل المُحددة يُمكن الحصول على نتائج اختبار أكثر موثوقية.
في هذه المقالة، سنركز على غرفة اختبار تغيير درجة الحرارة السريع GT-F51 وغرفة الصدمة الحرارية GT-F56A، وسنشرح كيفية التمييز بينهما واختيار الوحدة المناسبة في المواقف المختلفة، مما يساعدك على تقليل مخاطر الاختبار وتحسين موثوقية الاختبار.
قبل اختيار غرفة اختبار درجة الحرارة، يجب تحديد أهداف الاختبار الأساسية ومعايير الصناعة ذات الصلة. يُجري كلا النوعين من الغرف دورات درجات حرارة عالية ومنخفضة، لكن بنيتهما الميكانيكية الداخلية وآليات انتقال درجة الحرارة فيهما تختلف اختلافًا جوهريًا. هذا الاختلاف يُؤدي إلى توليد إجهاد حراري مختلف تمامًا على عينات الاختبار.

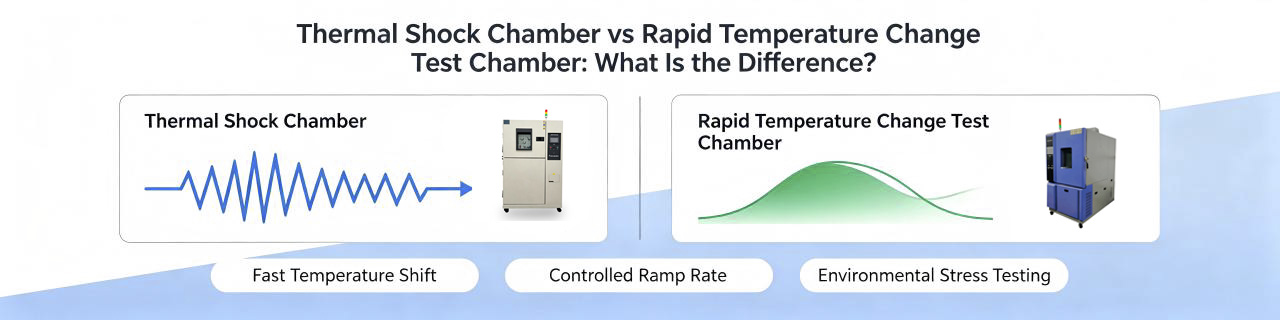

يوفر جهاز اختبار درجة الحرارة السريع تغييرًا مستمرًا ومتدرجًا في درجة الحرارة داخل حيز اختبار واحد. في حال ضبط معدل ارتفاع درجة الحرارة بشكل غير صحيح، قد تتعرض العينات لإجهاد حراري تراكمي. تفصل حجرة اختبار الصدمة الحرارية منطقتين مستقلتين: منطقة ذات درجة حرارة عالية ومنطقة ذات درجة حرارة منخفضة؛ حيث تُنقل العينات فعليًا بين الحجرتين الساخنة والباردة لإحداث تأثير حراري مفاجئ. يُولّد هذا الجهاز إجهادًا حراريًا تفاضليًا فوريًا شديدًا على المواد المختبرة.

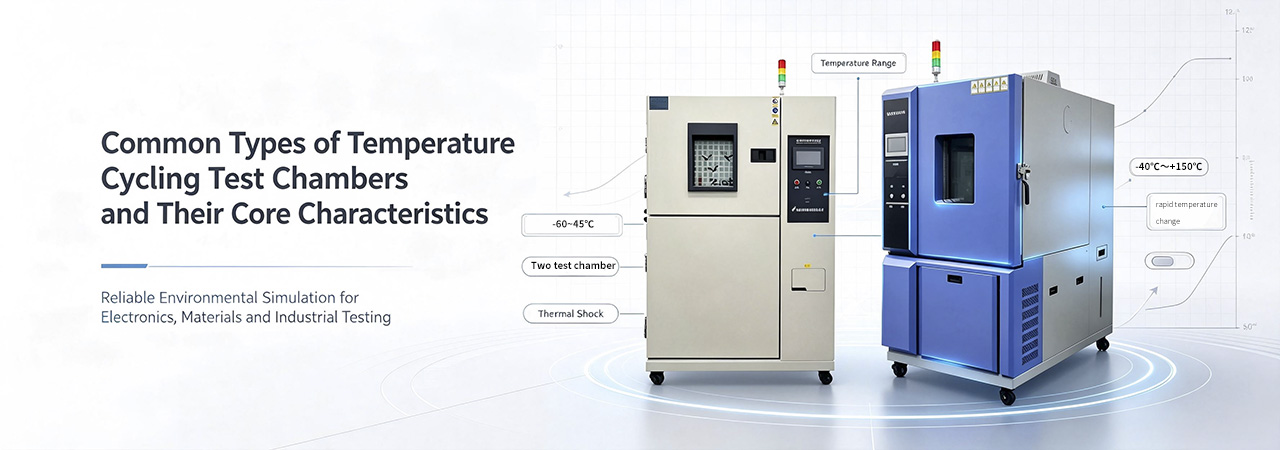

صُممت غرف اختبار دورات الحرارة الشائعة بأهداف مختلفة، ولذلك فهي مناسبة لمشاريع اختبار متنوعة. سيساعدك فهم هذه الاختلافات على اتخاذ خيارات أكثر ملاءمة في العمليات المختبرية الفعلية، مما يجعل مشاريعك أكثر أمانًا وكفاءة.
تُستخدم غرفة اختبار درجة الحرارة السريعة GT-F51 على نطاق واسع لاختبار موثوقية المنتجات الصناعية، وذلك بفضل معدلات التسخين والتبريد الخطية الدقيقة والقابلة للتحكم. ترتفع درجة الحرارة وتنخفض باستمرار داخل حيز اختبار واحد، مما يحاكي تقلبات درجة الحرارة التدريجية التي تتعرض لها المنتجات في بيئات الخدمة والتخزين والنقل الواقعية.
تعتمد هذه الحجرة نظام تحويل الغاز إلى سائل لتنظيم قدرة التبريد، مما يوفر الطاقة ويحافظ على ثبات درجة الحرارة والرطوبة. وهي مزودة بوحدة تحكم بشاشة لمس ملونة قابلة للبرمجة مع تحكم PID، تدعم تسجيل ومعالجة بيانات الاختبار بمرونة. تضمن المكونات الرئيسية المستوردة عمرًا تشغيليًا طويلًا وموثوقية عالية، بينما يحمي فاصل الزيت الفعال عمر الضاغط.
يتراوح نطاق درجة حرارته بين -40 درجة مئوية و+150 درجة مئوية. تصل معدلات التسخين والتبريد إلى ≤10 درجات مئوية/دقيقة (خطية، بدون حمل). يبلغ تجانس درجة الحرارة ±2.0 درجة مئوية، بينما يصل تذبذبها إلى ±0.5 درجة مئوية. الحمل القياسي هو 3 كجم من الألومنيوم.
يُستخدم جهاز GT-F51 على نطاق واسع لتقييم أداء المنتجات والمواد الكهربائية والإلكترونية والميكانيكية، ويشمل ذلك الإلكترونيات الاستهلاكية ومكونات الطاقة الجديدة وقطع غيار السيارات واختبارات تقادم المواد للأغراض العامة. يُمكنه إجراء اختبارات دورية طويلة الأمد لتقييم الإجهاد الحراري التدريجي. تجدر الإشارة إلى أن هذه الحجرة لا تُنتج تأثير الصدمة الحرارية الفورية. بالنسبة للمشاريع التي تتطلب قفزة حرارية حادة ومفاجئة بين مناطق ساخنة وباردة معزولة، فإن هذا الجهاز لا يُلبي المتطلبات القياسية.
تتكون حجرة الصدمة الحرارية GT-F56A من حجرتين مستقلتين تمامًا: حجرة ذات درجة حرارة عالية وحجرة ذات درجة حرارة منخفضة. توضع عينات الاختبار داخل سلة اختبار وتُنقل بسرعة بين المنطقتين المنفصلتين لإحداث فرق فوري كبير في درجة الحرارة. تُمكّن هذه الآلية المصنّعين من تقييم تأثير التغيرات المفاجئة في درجة الحرارة على سلامة المنتج وموثوقية أدائه.
تتراوح درجة حرارة حجرة التسخين العالية من درجة حرارة الغرفة + 10 درجات مئوية إلى 180 درجة مئوية، بينما تتراوح درجة حرارة حجرة التسخين المنخفضة من -60 درجة مئوية إلى 45 درجة مئوية. تبلغ دقة توزيع درجة الحرارة ±2.0 درجة مئوية، وتفاوتها ±0.5 درجة مئوية. أبعاد السلة الداخلية 600 × 500 × 500 مم. تتميز بواجهة تحكم سهلة الاستخدام تعمل باللمس.
يُستخدم جهاز اختبار الصدمات الحرارية هذا على نطاق واسع لاختبار المكونات الإلكترونية والكهربائية، وأجزاء الأتمتة، ومكونات الاتصالات، وقطع غيار السيارات، والمعادن، والمواد الكيميائية، والبلاستيك، ومعدات الصناعات الدفاعية، ومكونات الفضاء، وBGA، وركائز لوحات الدوائر المطبوعة، ورقائق الدوائر المتكاملة، وسيراميك أشباه الموصلات، والمواد البوليمرية. ويهدف هذا الجهاز إلى الكشف عن الأضرار الفيزيائية والتغيرات في الخصائص الكيميائية الناتجة عن التغيرات المفاجئة والشديدة في درجات الحرارة.
بالمقارنة مع غرفة اختبار التغير السريع في درجة الحرارة، لا تدعم غرفة اختبار الصدمة الحرارية GT-F56A اختبار التدرج البطيء في درجة الحرارة داخل حيز عمل واحد. فهي تركز على توليد إجهاد اختبار الصدمة الحرارية العنيفة. وتتميز بقدرتها الفائقة على كشف العيوب الهيكلية الخفية مثل التشققات، وانفصال الطبقات، وفشل وصلات اللحام الناجمة عن قفزة مفاجئة في درجة الحرارة. تجدر الإشارة إلى أن هذا الجهاز لا يمكنه إجراء اختبارات التقادم طويلة الأمد في ظل رطوبة ثابتة كما تفعل غرفة اختبار التغير السريع في درجة الحرارة.

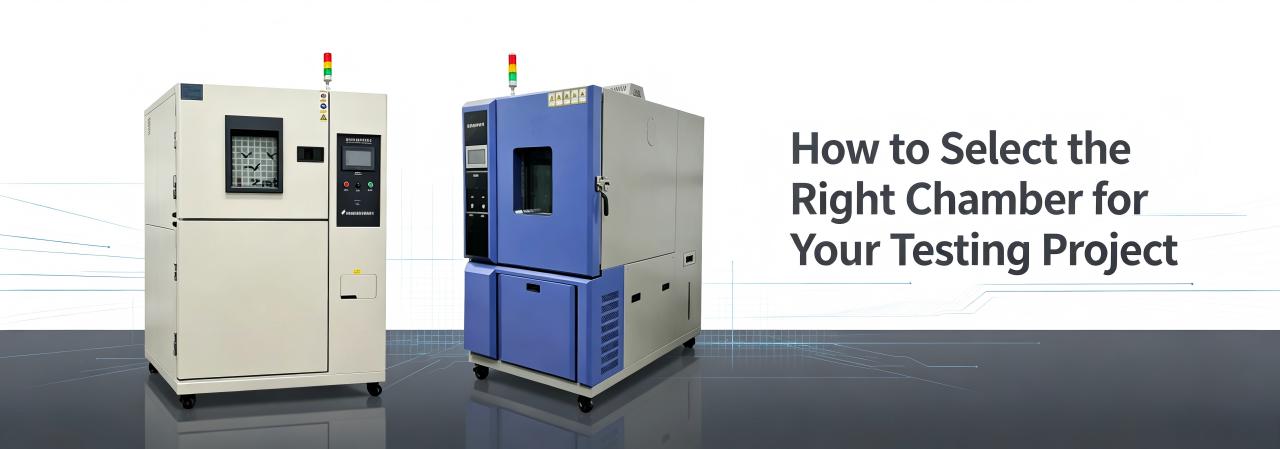

ينبغي أن يعتمد اختيارك لغرفة الاختبار على غرض الاختبار المحدد. على سبيل المثال، إذا كنت بحاجة إلى محاكاة التغيرات التدريجية الطبيعية في درجة حرارة المنتجات الإلكترونية أو منتجات الطاقة الجديدة أثناء الخدمة والتخزين، فإن غرفة اختبار التغير السريع في درجة الحرارة GT-F51 هي الحل الأمثل. فهي تحاكي بفعالية الإجهاد الحراري البطيء وتدعم التحكم في الرطوبة ودرجات الحرارة بشكل قابل للبرمجة.
بالنسبة للمكونات الحيوية في قطاعات الطيران والفضاء، والصناعات العسكرية، والسيارات، والتي تتطلب تقييمًا في مواجهة التغيرات المفاجئة والشديدة في درجات الحرارة، تُعد غرفة الصدمات الحرارية GT-F56A الخيار الأمثل. فهي توفر إجهادًا حقيقيًا للصدمة الحرارية من خلال نقل العينات فعليًا بين حجرتين منفصلتين، إحداهما ساخنة والأخرى باردة، بما يتوافق مع مواصفات اختبار الصدمات الحرارية العسكرية.
إذا كانت مهمة الاختبار تتطلب كلاً من دورات درجة الحرارة والتحكم في الرطوبة للتحقق من صحة المنتج لأغراض عامة، فاختر غرفة اختبار التغير السريع في درجة الحرارة. أما إذا كنت بحاجة إلى تسريع عملية فحص العيوب عن طريق التأثير الحراري المفاجئ دون اشتراطات الرطوبة، فإن جهاز اختبار الصدمات الحرارية هو الأنسب.
يعتمد تحقيق نتائج الاختبار المتوقعة في الحجرة على ضبط معايير الاختبار بشكل صحيح. في حجرات تغيير درجة الحرارة السريع، يُعد معدل التسخين/التبريد هو العامل الأساسي. فزيادة معدل التسخين/التبريد بشكل مفرط يُعرّض العينات لإجهاد حراري كبير غير مقصود، بينما يؤدي انخفاضه بشكل مفرط إلى إطالة مدة دورة الاختبار الإجمالية. أما في أجهزة اختبار الصدمات الحرارية البيئية، فإن مدة بقاء العينة داخل المنطقة الساخنة والباردة هي الأهم؛ إذ أن عدم كفاية مدة البقاء يمنع العينات من الوصول إلى درجة الحرارة القصوى المستهدفة.
أثناء الاختبار، يجب عليك أيضًا التحكم في وزن تحميل العينة وتوزيعها داخل حيز العمل. فالتحميل الزائد يُؤدي إلى تدهور تجانس درجة الحرارة وتشويه نتائج الاختبار. بعد انتهاء دورات الاختبار، يلزم أيضًا إعادة العينة تدريجيًا إلى درجة حرارة الغرفة. إذا لم يتم ضمان شروط إعداد الاختبار هذه، حتى مع اختيار طراز الحجرة المناسب، فقد تحصل على بيانات اختبار غير منتظمة، أو تغفل عيوبًا محتملة في المنتج، أو تُصدر أحكامًا خاطئة بشأن موثوقيته.
يمكن لغرفة تغيير درجة الحرارة السريع تحقيق تغيير سريع في تدرج درجة الحرارة، لكنها لا تستطيع تحقيق النقل الفيزيائي بين حجرات ساخنة وباردة معزولة ومستقلة، كما هو محدد في معايير اختبار الصدمة الحرارية. حتى مع ضبط معدل تغيير درجة الحرارة الأقصى على 10 درجات مئوية/دقيقة، فإنها تُصنف ضمن تغيير درجة الحرارة التدريجي المستمر. لذا، لا يُنصح عمومًا باستخدامها كبديل لاختبارات التأهيل الرسمية للصدمة الحرارية في المشاريع الحساسة للسلامة.
في معظم الاختبارات التي تستهدف التناوب الفوري لدرجات الحرارة القصوى، نوصي عادةً بجهاز اختبار الصدمات الحرارية GT-F56A. ونظرًا لنقل العينات بسرعة بين حجرتين منفصلتين، إحداهما ذات درجة حرارة عالية والأخرى ذات درجة حرارة منخفضة، تتعرض المواد لإجهاد شديد نتيجة اختبار الصدمات الحرارية الفورية، مما يساعد على كشف العيوب الهيكلية الخفية التي لا يمكن الكشف عنها من خلال دورات درجات الحرارة المتدرجة.
تعتمد كلتا الحجرتين على وحدات تحكم قابلة للبرمجة تعمل باللمس. يدعم جهاز اختبار درجة الحرارة السريع برمجة معدل ارتفاع درجة الحرارة، ومدة البقاء، ومعايير الرطوبة. تدعم حجرة الصدمة الحرارية ضبط مدة البقاء داخل المنطقة الساخنة والمنطقة الباردة، إلا أنها لا تستطيع ضبط ظروف الرطوبة أثناء دورات الصدمة الحرارية.
تُستخدم غرفة اختبار التغير السريع في درجة الحرارة GT-F51 عادةً لاختبار مكونات السيارات في اختبارات دورات التكيف مع الظروف البيئية العامة. أما بالنسبة لأجزاء السيارات عالية الموثوقية المستخدمة في صناعات الطيران والدفاع، والتي تتطلب اختبار تحمل الصدمات الحرارية، فإن غرفة اختبار الصدمات الحرارية GT-F56A هي الخيار الأمثل.
يُعدّ اختيار غرفة اختبار درجة الحرارة المناسبة عملية تقييم شاملة لمتطلبات اختبار الإجهاد، والمعايير المطبقة، وخصائص العينة المختبرة. لا توجد غرفة اختبار درجة حرارة واحدة تناسب جميع مشاريع موثوقية البيئة. فقط من خلال فهم الخصائص الأساسية لهذين النوعين من غرف الاختبار ومطابقتها مع سيناريوهات التطبيق المحددة، يُمكنك تقليل الاختبارات غير الصالحة، وتحسين استقرار وكفاءة أعمال التحقق المختبري. اختر GESTER، فمهندسونا الأكثر خبرة سيقدمون لك الحل الأمثل وفقًا لاحتياجات مشروعك!
