كيف تعمل غرفة اختبار الصدمات الحرارية؟

تُعدّ غرف اختبار الصدمات الحرارية من أكثر أنواع معدات الاختبار شيوعًا لتقييم موثوقية المنتجات في العديد من الصناعات. وباعتبارها أدوات أساسية لاختبار الصدمات الحرارية، فإنها تساعد المصنّعين على تحديد الأعطال المحتملة الناتجة عن التغيرات السريعة في درجات الحرارة.

مع ذلك، يعتمد نجاح الاختبار على إتقان كيفية تشغيل الجهاز، ومعرفة مواصفاته الرئيسية، وتقدير فوائده، وتحديد المواد التي ترغب في اختبارها. هذا ما ستتعلمه في هذه المقالة.

ما هي غرفة اختبار الصدمات الحرارية؟

A غرفة اختبار الصدمة الحرارية يشير إلى معدات الاختبار التي تقيّم التغيرات الكيميائية أو الأضرار المادية في المواد عند تعرضها لتغيرات سريعة وشديدة في درجات الحرارة.

تستخدم هذه المعدات بهدف تحقيق تباين دقيق في درجة الحرارة، ونتائج اختبار موثوقة، بالإضافة إلى محاكاة ظروف الخدمة القاسية في العالم الحقيقي والتي غالبًا ما تكون مناسبة للتحقق من صحة المنتج.

يُعد هذا النوع من معدات اختبار الصدمات الحرارية حلاً مثالياً لاختبار الموثوقية، حيث يتميز بقدرته على تسريع عملية فحص الأعطال وتوفير التكاليف.

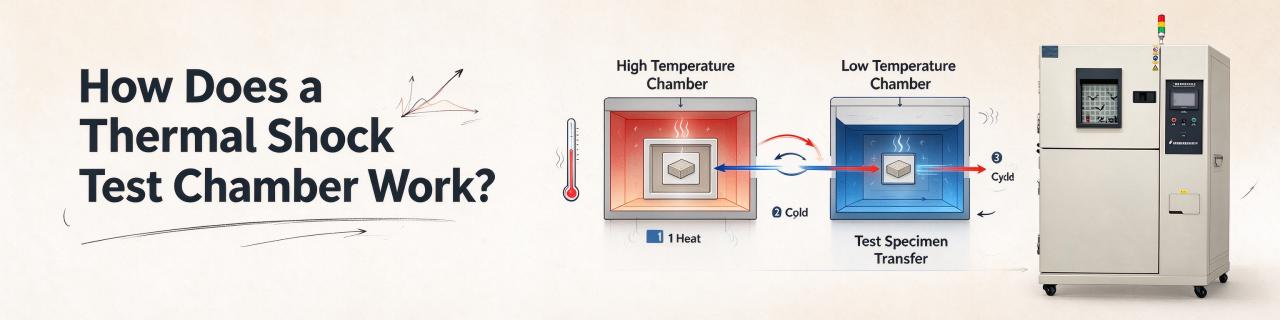

كيف تعمل غرفة اختبار الصدمات الحرارية؟

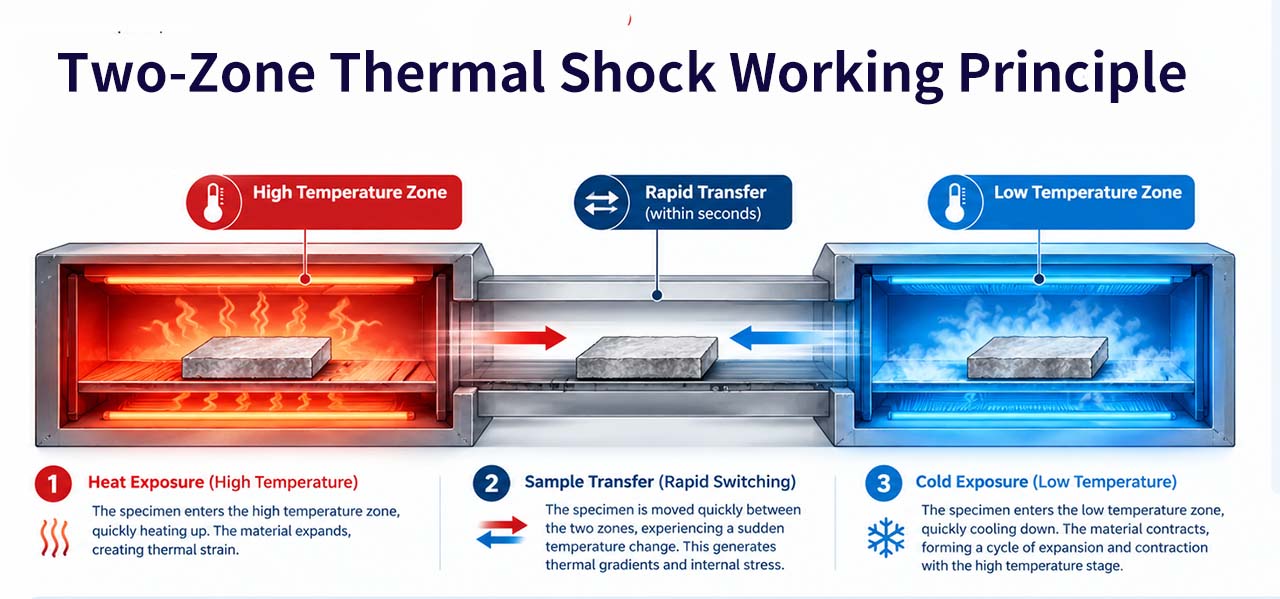

في اختبار الصدمة الحرارية ثنائي المنطقةيحتوي الجهاز على حجرتين مستقلتين تمامًا: حجرة ذات درجة حرارة عالية وحجرة ذات درجة حرارة منخفضة. توضع عينة الاختبار داخل سلة أو صينية اختبار.

سيتم نقل السلة بسرعة بين المنطقة الساخنة والمنطقة الباردة لإحداث تغيرات مفاجئة في درجة حرارة العينات. عادةً، تُسهّل هذه الطريقة الحصول على دورات انتقال حراري سريعة ونتائج اختبار قابلة للتكرار، حيث تحافظ الحجرات المنفصلة على استقرار درجات الحرارة المستهدفة دون الحاجة إلى إعادة التسخين أو التبريد في كل دورة. يُعدّ مبدأ العمل هذا الأنسب للإلكترونيات وقطع غيار السيارات والمواد المركبة لإجراء اختبارات الإجهاد المُعجّلة.

بالمقارنة مع طرق اختبار درجة الحرارة التقليدية، تم تصميم جهاز اختبار الصدمة الحرارية لتعريض العينات لتغيرات سريعة في درجة الحرارة، مما يساعد على تقييم مقاومتها للإجهاد الحراري في ظل ظروف محكومة.

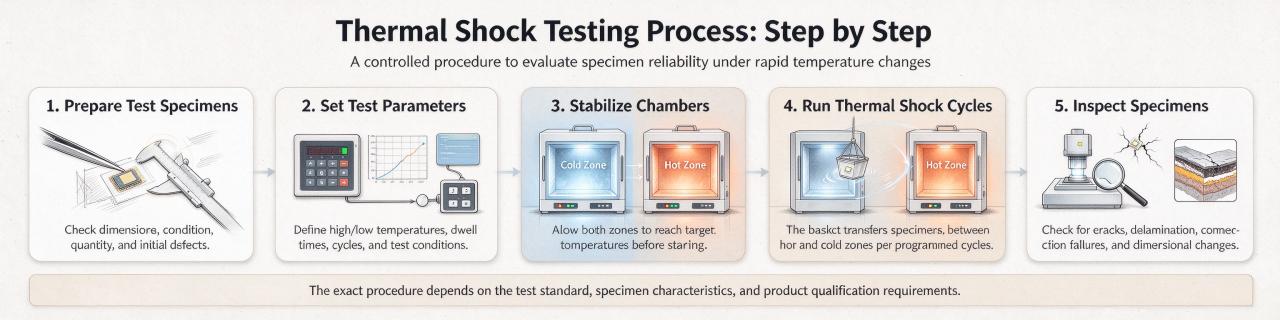

عملية اختبار الصدمة الحرارية: خطوة بخطوة

يتبع اختبار الصدمة الحرارية إجراءً محكماً لتعريض عينات الاختبار لتغيرات سريعة في درجة الحرارة وتقييم موثوقيتها.

قم بإعداد عينات الاختبار. تحقق من أبعاد العينة وحالتها وكميتها، وحدد أي عيوب أولية قبل الاختبار.

قم بضبط معايير الاختبار. حدد درجات الحرارة العالية والمنخفضة، وأوقات التوقف، وعدد الدورات، وغيرها من الشروط وفقًا لمعيار الاختبار المطبق أو مواصفات المنتج.

قم بتثبيت درجة حرارة الحجرتين الساخنة والباردة. اترك كلا المنطقتين تصلان إلى درجة الحرارة المستهدفة قبل بدء الاختبار.

قم بتشغيل دورات الصدمة الحرارية. تقوم السلة بنقل العينات بين المناطق الساخنة والباردة وفقًا لإجراء الاختبار المبرمج.

افحص العينات. بعد الاختبار وأي فترة تعافي مطلوبة، تحقق من وجود تشققات أو انفصال طبقات أو فشل في الوصلات أو تغيرات في الأبعاد أو علامات أخرى للتلف.

تعتمد الإجراءات الدقيقة على معيار الاختبار وخصائص العينة ومتطلبات تأهيل المنتج. ويساعد اتباع الشروط المحددة المختبرات على الحصول على نتائج أكثر اتساقًا ودقة.

العوامل التي تؤثر على نتائج اختبار الصدمة الحرارية

تؤثر عدة عوامل على موثوقية ودقة اختبارات الصدمات الحرارية. يُعد اختيار الحجرة المناسبة أمرًا بالغ الأهمية، ولكن إعداد الاختبار وظروف العينة لهما أهمية أيضًا.

نطاق درجة الحرارة: يجب أن تتوافق درجات الحرارة العالية والمنخفضة المختارة مع متطلبات طريقة الاختبار المطبقة وبيئة الخدمة المقصودة.

مدة التعرض: تحتاج العينات إلى التعرض الكافي لظروف درجة الحرارة المحددة. وتعتمد المدة المطلوبة على إجراء الاختبار وخصائص العينات.

حجم العينة والحمل: يمكن أن تؤثر أبعاد العينات وكتلتها الحرارية وكميتها وموضعها على انتقال الحرارة واستجابة درجة الحرارة. تجنب تجاوز حدود التحميل المحددة للحجرة.

توحيد درجة الحرارة والتعافي: تساعد درجات الحرارة المستقرة في كلا المنطقتين والتعافي المناسب لدرجة الحرارة في الحفاظ على ظروف اختبار متسقة بين الدورات.

دورة الاختبار ومعايير الفحص: يجب تحديد عدد الدورات والمعايير المستخدمة لتقييم التلف قبل إجراء الاختبار. قد تتطلب المنتجات المختلفة طرق فحص مختلفة، بما في ذلك الفحص البصري، والتحقق من الأبعاد، أو اختبار الأداء الكهربائي.

من خلال التحكم في هذه المتغيرات، يمكن لمختبر اختبار الصدمات الحرارية تحسين قابلية تكرار الاختبار وتحديد نقاط الضعف المحتملة في تصميم المنتج أو اختيار المواد بشكل أفضل.

مزايا غرف اختبار الصدمات الحرارية

جودة عالية ودقة اختبار عالية

من خلال اختبار الصدمات الحرارية، يمكنك تحقيق فروق حادة في درجات الحرارة وحدود تحكم دقيقة في درجة الحرارة. وهذا يجعل الجهاز مناسبًا لمحاكاة الإجهاد البيئي الشديد في المكونات المعقدة.

متانة وقوة تحمل محسّنة للمعدات

صُممت معدات الصدمات الحرارية عالية الجودة لتحمل دورات متكررة من درجات الحرارة المرتفعة والمنخفضة. ويساعد تصميمها المتين وتشغيلها الموثوق على تلبية متطلبات الاختبارات طويلة الأمد في ظل ظروف المختبرات الصعبة.

ثبات دقيق في درجة الحرارة

من المزايا الأخرى لاستخدام جهاز اختبار الصدمات الحرارية أنه يحافظ على استقرار درجات الحرارة داخل المناطق الساخنة والباردة، مما يجعله مثالياً لتقييم أداء العينات في الظروف القاسية. ويساعد تقليل التباينات في درجات الحرارة عبر منطقة الاختبار على تقليل نتائج الاختبار غير المتسقة للمكونات.

تعدد الاستخدامات

تُعدّ وحدات غرف اختبار الصدمات الحرارية متعددة الاستخدامات، وتُستخدم في صناعات الطيران والفضاء، وأشباه الموصلات، والسيارات، والطاقة الجديدة للتحقق من صحة المنتجات. ويمكن استخدامها للأجزاء التي تتطلب فحص الخصائص الميكانيكية، أو تقييم الموثوقية، أو كليهما.

المواصفات الرئيسية لغرفة الصدمات الحرارية GT-F56A

يُستخدم جهاز GT-F56A عند الحاجة إلى مساحة اختبار واسعة، وتجانس حراري ثابت، ودورات اختبار صدمات حرارية موثوقة. توفر حجرة اختبار الصدمات الحرارية ثنائية المناطق تحكمًا دقيقًا في درجة الحرارة، وهي مناسبة لاختبار العينات متوسطة الحجم. يُعد هذا الجهاز مثاليًا لقطاعات الطيران والفضاء، والإلكترونيات، وبطاريات الطاقة الجديدة، والسيارات، حيث يوازن بين متطلبات الأداء والتكلفة.

• الأبعاد الخارجية (العرض × الارتفاع × العمق): 1300 × 2050 × 1500 مم
• أبعاد السلة (العرض × الارتفاع × العمق): 600 × 500 × 500 مم
• نطاق درجة حرارة الغرفة العالية: درجة حرارة الغرفة +10~180 درجة مئوية
• نطاق درجة حرارة الغرفة المنخفضة: -60 إلى 45 درجة مئوية
• تجانس درجة الحرارة: ±2.0 درجة مئوية
• تذبذب درجة الحرارة: ±0.5 درجة مئوية

عند مقارنة غرف اختبار الصدمات الحرارية، يجب على المشترين مراعاة نطاقات درجات الحرارة، وسعة السلة، وتجانس درجة الحرارة، ومتطلبات دورات الاختبار لضمان توافق المعدات مع تطبيقات الاختبار الخاصة بهم.

تطبيقات غرف اختبار الصدمات الحرارية

مكونات الفضاء الجوي

تتميز غرف الصدمات الحرارية بتعدد استخداماتها ويمكن استخدامها في بيئات معقدة الفضاء الجوي تشمل التطبيقات أجزاءً هيكلية في صناعة الطيران ومكونات في الصناعات الدفاعية. توفر هذه الاختبارات مزايا محاكاة الإجهاد، والكشف عن الأعطال، والتقييم السريع.

الإلكترونيات وأشباه الموصلات

تُعدّ مواد مثل الرقائق الإلكترونية، وركائز لوحات الدوائر المطبوعة، وأشباه الموصلات مناسبة للاختبار باستخدام هذا الجهاز نظرًا لحساسيتها للتغيرات المفاجئة في درجة الحرارة. ويمكن أن يساعد اختبار الصدمة الحرارية في الكشف عن العيوب المحتملة في التجميعات الإلكترونية وتحديد نقاط الضعف التي قد تؤثر على الموثوقية على المدى الطويل.

بطاريات الطاقة الجديدة

يُعد اختبار الصدمة الحرارية مثاليًا لـ بطارية الطاقة الجديدة تُجرى اختبارات على العينات أثناء فحص الموثوقية، نظرًا لتعرضها لتقلبات كبيرة في درجات الحرارة في ظروف التشغيل الفعلية. ويساعد اختيار ظروف الاختبار المناسبة المصنّعين على تقييم مكونات البطاريات في ظل ظروف بيئية محاكاة.

منتجات السيارات والمنتجات الميكانيكية والكهربائية

استخدم غرفة الصدمات الحرارية عند التحقق من صحة السيارات و المكونات الميكانيكية والكهربائية لتحسين جودة المنتج ومتانته وكفاءته الاقتصادية في التحقق من الموثوقية.

الأسئلة الشائعة

لماذا تعتبر غرفة اختبار الصدمات الحرارية مهمة لاختبار المنتجات؟

تُعدّ غرف اختبار الصدمات الحرارية مثالية للتحقق من موثوقية المنتجات، إذ تُحدث تغيرات سريعة وشديدة في درجات الحرارة، وتكشف عن عيوب التصميم الخفية. كما تُسرّع هذه الغرف من تأثيرات التقادم، وتُسهّل إجراء الاختبارات المتكررة، وتُساعد المصنّعين على تحسين سلامة منتجاتهم. ويمكن لمختبرات اختبار الصدمات الحرارية استخدام هذه المعدات للتحقق من صحة أنواع عديدة من المكونات في ظل ظروف حرارية مُتحكّم بها.

ما الفرق بين اختبار الصدمة الحرارية واختبار التدوير الحراري؟

تُنقل العينات بسرعة عبر الصدمة الحرارية بين مناطق ساخنة وباردة مستقرة مسبقًا، مما يُحدث إجهادًا حراريًا مفاجئًا. أما التدوير الحراري فيستخدم تدرجات حرارية مضبوطة، غالبًا داخل حجرة واحدة، لتعريض العينات لتغيرات تدريجية في درجة الحرارة والإجهاد الحراري.

ما هي علامات الصدمة الحرارية؟

تشمل العلامات الشائعة الشقوق، وانفصال الطبقات، والتقشير، وكسر وصلات اللحام، وتسرب الختم، والدوائر المفتوحة أو القصيرة، والفشل الكهربائي المتقطع.

كيف يتم إجراء اختبار الصدمة الحرارية؟

ضع العينات في السلة. تتحرك السلة بسرعة بين مناطق ساخنة وباردة مستقرة لدورات مبرمجة. بعد الاختبار، افحص العينات بحثًا عن علامات التلف أو الضرر المادي.

كيف تختار مورد غرفة الصدمات الحرارية؟

عند مقارنة مصنعي وموزعي غرف الصدمات الحرارية، ضع في اعتبارك نطاق درجة حرارة الجهاز، وسعة الاختبار، ومعايير الاختبار المطبقة، والدعم الفني، وخدمة ما بعد البيع. تساعدك هذه العوامل في اختيار الحل الأمثل لمتطلبات الاختبار في مختبرك.

ما هي العوامل التي تؤثر على سعر غرفة الصدمة الحرارية؟

يعتمد سعر غرفة اختبار الصدمات الحرارية على عوامل مثل تصميم الغرفة، ونطاق درجة الحرارة، وسعة الاختبار، ونظام التحكم، ومتطلبات التخصيص. وتساعد مقارنة هذه المواصفات المشترين على تقييم المعدات وفقًا لاحتياجاتهم وميزانيتهم.

خاتمة

إن فهم كيفية عمل غرفة اختبار الصدمات الحرارية يساعد المصنعين والمختبرات على اختيار ظروف الاختبار المناسبة، وتقييم نقاط الضعف المحتملة للمنتج، وتحسين التحقق من الموثوقية.

يعتمد اختيار المعدات المناسبة على نطاق درجة الحرارة المطلوب، وأبعاد العينة، ودورة الاختبار، ومعايير الاختبار المطبقة. جيسترتتميز غرفة الصدمات الحرارية GT-F56A بتصميم ثنائي المناطق لاختبار المنتجات في ظل انتقالات سريعة بين درجات الحرارة العالية والمنخفضة.

هل تبحث عن حل مناسب لاختبار الصدمات الحرارية؟ استكشف غرفة الصدمات الحرارية GT-F56A أو تواصل مع شركة GESTER لمناقشة مواصفات العينة ومتطلبات الاختبار.
